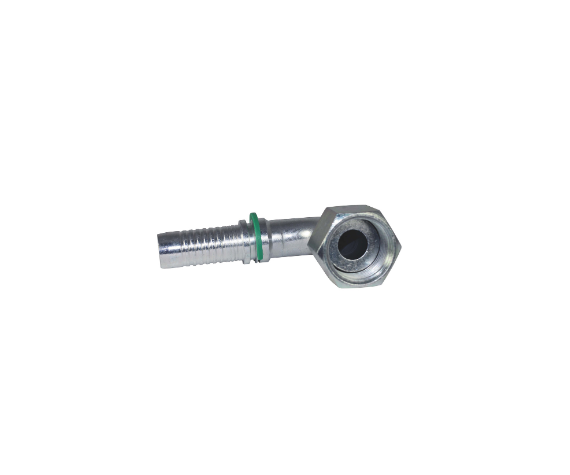

POR-L F – FEMELLE SÉRIE L À 90°

Embout femelle portée oring série allemande légère 90°
L'embout "eurofit" a un profil de queue dit "trapézoïdal" garantissant une meilleure accroche sur le flexible hydraulique serti.
Il est équipé d'une bague d'arrêt permettant la retenue de l'écrou libre.
Cet embout à sertir type "eurofit" se monte sur les flexibles hydrauliques 1 tresse acier (1SN-R17-1SNK), 2 tresses acier (2SC-2SN-2SNK), 3 tresses (SPC3), 4 nappes acier (4SH-4SP), polyamide (R7-R8) et téflon inox (PTFE).
Il est utilisé avec les gammes de jupes à sertir JS700 - JS12 - JS21 et JS912 en fonction des types de flexibles utilisés.
* Autres fabrications sur demande

Code
Article

tuyau (mm)

tuyau (dash)

tuyau (inch)
Désignation Filetage
sur filet
CS06POR08LF 6,4 04 1/4 CS 06 PORTEE ORING 08L 90° 14X150 12.5
CS06POR10LF 6,4 04 1/4 CS 06 PORTEE ORING 10L 90° 16X150 14.5
CS06POR12LF 6,4 04 1/4 CS 06 PORTEE ORING 12L 90° 18X150 16.5
CS08POR08LF 7,9 05 5/16 CS 08 PORTEE ORING 08L 90° 14X150 12.5
CS08POR10LF 7,9 05 5/16 CS 08 PORTEE ORING 10L 90° 16X150 14.5
CS08POR12LF 7,9 05 5/16 CS 08 PORTEE ORING 12L 90° 18X150 16.5
CS10POR10LF 9,5 06 3/8 CS 10 PORTEE ORING 10L 90° 16X150 14.5
CS10POR12LF 9,5 06 3/8 CS 10 PORTEE ORING 12L 90° 18X150 16.5
CS10POR15LF 9,5 06 3/8 CS 10 PORTEE ORING 15L 90° 22X150 20.5
CS13POR15LF 12,7 08 1/2 CS 13 PORTEE ORING 15L 90° 22X150 20.5
CS16POR18LF 15,9 10 5/8 CS 16 PORTEE ORING 18L 90° 26X150 24.5
CS16POR22LF 15,9 10 5/8 CS 16 PORTEE ORING 22L 90° 30X200 28
CS19POR22LF 19 12 3/4 CS 19 PORTEE ORING 22L 90° 30X200 28
CS25POR28LF 25,4 16 1" CS 25 PORTEE ORING 28L 90° 36X200 34
CS32POR35LF 31,8 20 1"1/4 CS 32 PORTEE ORING 35L 90° 45X200 43
CS38POR42LF 38,1 24 1"1/2 CS 38 PORTEE ORING 42L 90° 52X200 50
